Belkin F7D2401-B – Ports freigeben / Nat Typ ändern

29. Januar 2014

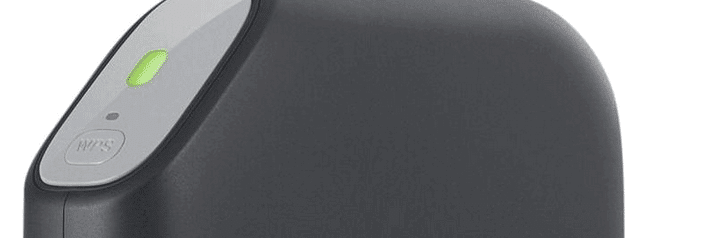

Belkin F7D2401-B v11

Hier erkläre ich euch in einer kurzen Anleitung wie ihr Port forwarding bei einem Belkin F7D2401 konfiguriert. Die meisten von Euch möchten wahrscheinlich den unbeliebten Status bei Online Games  “NAT Typ Strikt” los werden. Meine Angaben sind natürlich nur Beispielangaben und ihr müsst diese natürlich durch Eure gewünschten Ports und IP Adressen ändern.



Warum Ports weiterleiten? (Onlinegames)

Heutzutage bieten die meisten Spiele/Konsolen einen Online/Multiplayer-Dienst an. Bei diesen Onlinediensten (Multiplayer, Shop, DLC usw) findet die Übertragung meistens über spezielle Ports statt. Um diese Dienste und Features nun eingeschränkt nutzen zu können, müssen die Ports über die das Spiel kommuniziert weitergeleitet (“freigegeben”) werden.

Oftmals wird hier fälschlicherweiße der Begriff “freigeben” verwendet. Ja, die Ports werden auf eine Art und Weiße schon freigeschaltet, aber dies nur für einen bestimmten PC im Netzwerk. Hier spricht man deshalb von weiterleiten, weil der ein- bzw. ausgehende Datenverkehr über diverse Ports nur für einen bestimmten PC im Netzwerk freigeschaltet wird.



Voraussetzungen

Eigene IP Adresse unter Windows anzeigen

– Die Ports für das gewünschte Spiel oder Anwendung findet ihr entweder auf meiner Homepage oder über die Googlesuche

– Stellt sicher, dass sich kein 2. Router im Netzwerk befindet, ansonsten kann es durchaus sein, dass er NAT Status “Strikt” bleibt.

– Überprüft, ob eine Software Firewall (Windows, Avira, Kaspersky, Norton, Avast, usw) den Zugriff ggf. blockieren könnte. Zu Testzwecken würde ich die Firewall nach dem Portforwarding komplett deaktiveren, um zu überprüfen, ob die Security Software die “Blockade” ist. So könnt ihr sehen ob die Software Firewall Einfluss auf das Spiel oder den Dienst hat.

– Gerade bei mobilen Internetzugängen (UMTS, LTE) kommt es immer wieder zu Problemen beim Portforwarding. Oftmals bietet der mitgelieferte Router zwar die Option des Portforwardings, eine Konfiguration bringt aber oftmals nicht die gewünschte Änderung .  Stellt deshalb sicher ob euer Provider Portforwarding und ähnliche Features bei einem mobilen Zugang wie z.B. LTE unterstützt. Weitere Informationen –> Vodafone B1000 LTE – Portfreigabe / Portforwarding



Zugriff auf den Router

– Browser öffnen | IP des Routers in die Adresszeile eingeben 192.168.2.1 oder http://router

– Login mit den geänderten Anmeldedaten oder per Default Login

Default Login für den Belkin F7D2401

Benutzer: keiner
Passwort: [KEINS]

Benutzer: admin
Passwort: [KEINS]





Portforwarding am Belkin F7D2401

– Firewall | Virtuelle Server

Belkin F7D1301 v1 virtuelle Server



Neue Portfreigabe konfigurieren

BelkinF7D1301v1 Freigabe hinzufügen



Die Private IP-Adresse muss durch die Adresse deiner Konsole bzw. Computers ersetzt werden. Die .10 wurde nur beispielhaft verwendet.

Nachdem ihr alle Ports für das Spiel hinzugefügt habt, solltet ihr den Router einmalig neustarten.



Zusätzlich UPnP aktivieren

Systemeinstellungen | UPnP-Aktivierung | UPnP aktivieren

Belkin F7D1301v1 UPnP



Falls die Probleme mit dem NAT Typ weiterhin bestehen

–> Demilitarized Zone (DMZ)

Einige Router für den Heimgebrauch bezeichnen die Konfiguration eines Exposed Host fälschlicherweise als „DMZ“. Dabei kann man die IP-Adresse eines Rechners im internen Netz angeben, an den alle Pakete aus dem Internet weitergeleitet werden, die nicht über die NAT-Tabelle einem anderen Empfänger zugeordnet werden können. Dieses Verfahren stellt ein erhebliches Sicherheitsrisiko dar. Es eignet sich eher für die Fehlersuche, um temporär den Einfluss der Firewall zu umgehen, etwa bei Problemen mit bestimmten Datenverbindungen. Eine Portweiterleitung der tatsächlich benutzten Ports ist dem vorzuziehen. (Quelle: wikipedia.org)

Die meisten Router bieten die Möglichkeit ein Gerät aus dem Netzwerk in eine DMZ aufzunehmen. Ihr könnt zu Testzwecken euern PC oder auch Konsole in die DMZ aufnehmen, allerdings auf eigene Gefahr! Dazu tragt ihr bei einem D-Link und Vodafone Router die IP Adresse des Gerätes in das dementsprechend dafür vorgesehene Textfeld ein. Bei einer FritzBox nennt sich die “Pseudo DMZ” Exposed Host! Bei der Fritzbox findet ihr die Konfiguration dafür unter Einstellungen | Internet | Freigaben und bei “Freigabe aktiv für” wählt ihr Exposed Host.

Firewall | DMZ

Trage hier die IP-Adresse deiner Konsole oder Computers ein. Nachfolgend ein Screenshot wie die Konfiguration aussehen könnte



BelkinF7D1301v1 DMZ

Ich hoffe ich konnte euch mit diesem Artikel ein wenig weiterhelfen! Weitere Fragen oder Probleme bitte in die Kommentare! :)





Probleme bei der Portweiterleitung?

Schickt mir einen Screenshot von eurer Routerkonfiguration und ich zeige euch wo ihr welche Daten eintragen müsst. Nutzt dazu bitte das E-Mail Formular in diesem Beitrag:
