Xbox 360 USB Nand SPI Flasher Layouts – Bauteilliste

Xbox

Hab hier die Layouts vom USB Nand Flasher.

Bauteillisten:
mit Pic 18F2550-I/SP
With PIC 18F2455-I/SP

Wenn man die Power LED haben möchte, kommt noch ne Blaue LED D1 (Artikel Nr.: LED 3MM BL) und ein Vorwiderstand 120 Ohm R8 (Artikel Nr.: 1/4W 120) dazu. Sonst lässt man das einfach weg. Also im Layout D1 und R8.

Datenblatt zur USB Einbaubuchse

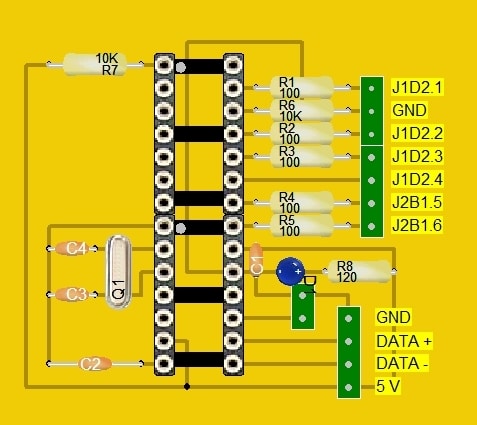

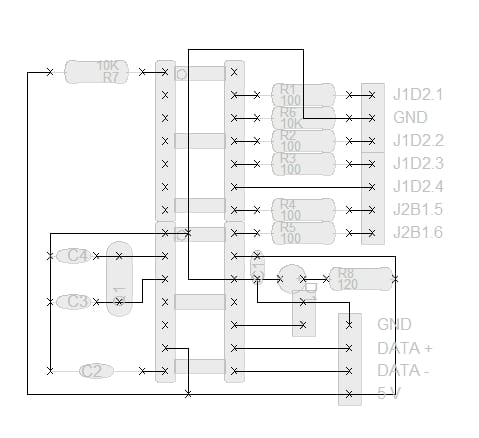

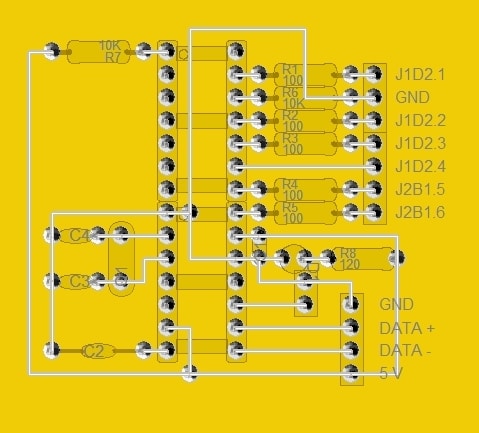

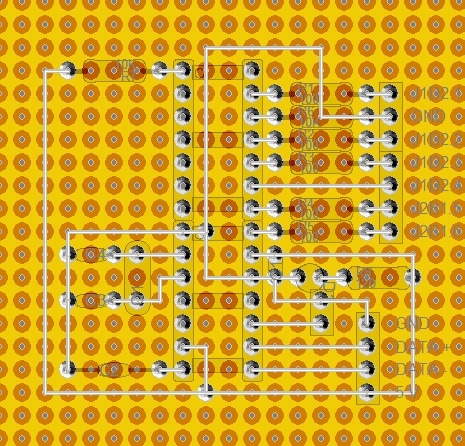

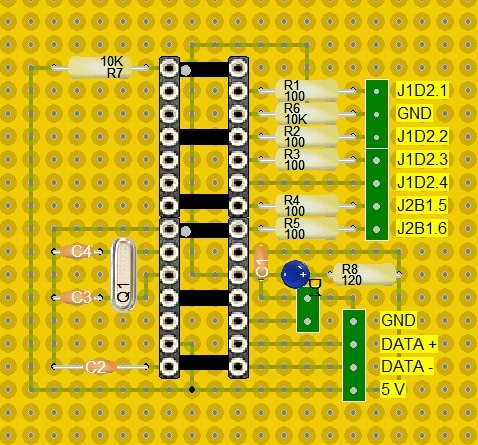

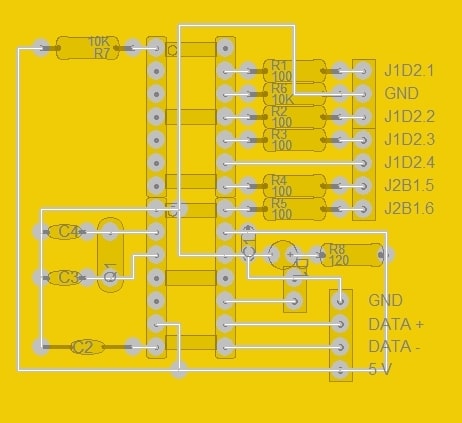

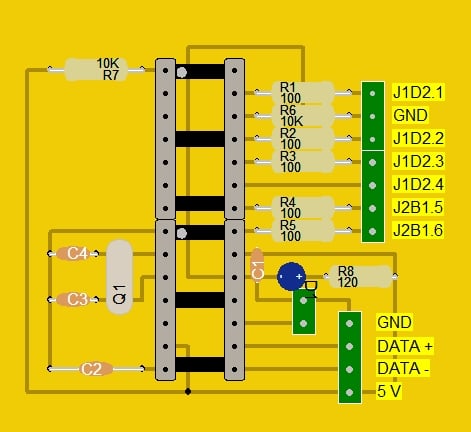

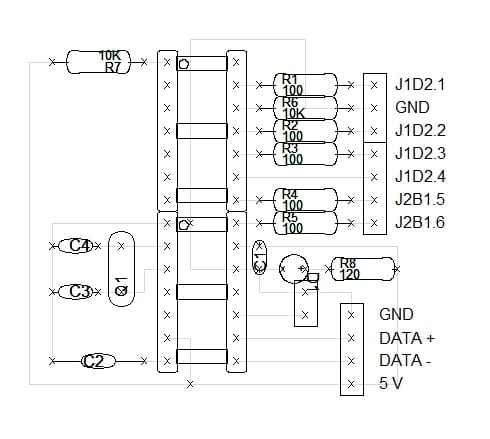

Layouts inkl LED:








Als Vorlage diente:

Danke an vSaAmTp vom xbox360-forum.de
